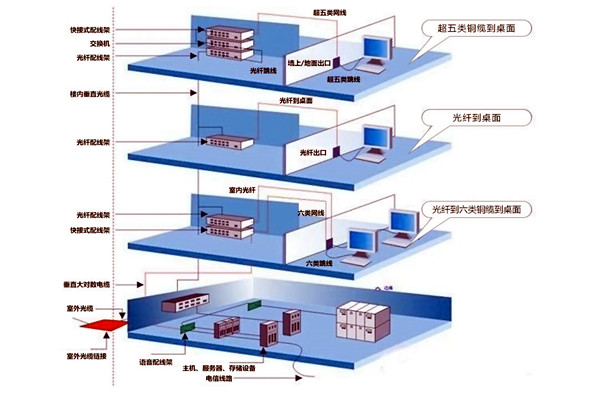

知名專家章天亮建議樓宇自控綜合布線系統采用星型拓?fù)浣Y(jié)構，智能樓宇整體上需要滿足六類非屏蔽系統要求。根據樓宇特點在辦公樓的每一層均設置3個管理間、在辦公樓每層設置一個管理間、在辦公樓每層設置管理間并采用配線架的方式對綜合布線系統進行管理。

根據網絡劃分，章天亮將樓宇自控綜合布線系統分為4套，分別為樓宇內網、樓宇外網、語音網及智能化專網。從設備間到管理間設置4根12芯萬兆多模光纖（內網2根、外網1根、智能化專網1根）作為數據主干，采用3類100對大對數電纜作為語音主干。在管理間設置電子配線架，方便樓宇信息科在大樓投入使用后對整個綜合布線系統的管理工作。
